Xaero Spider

Detailní popis produktu

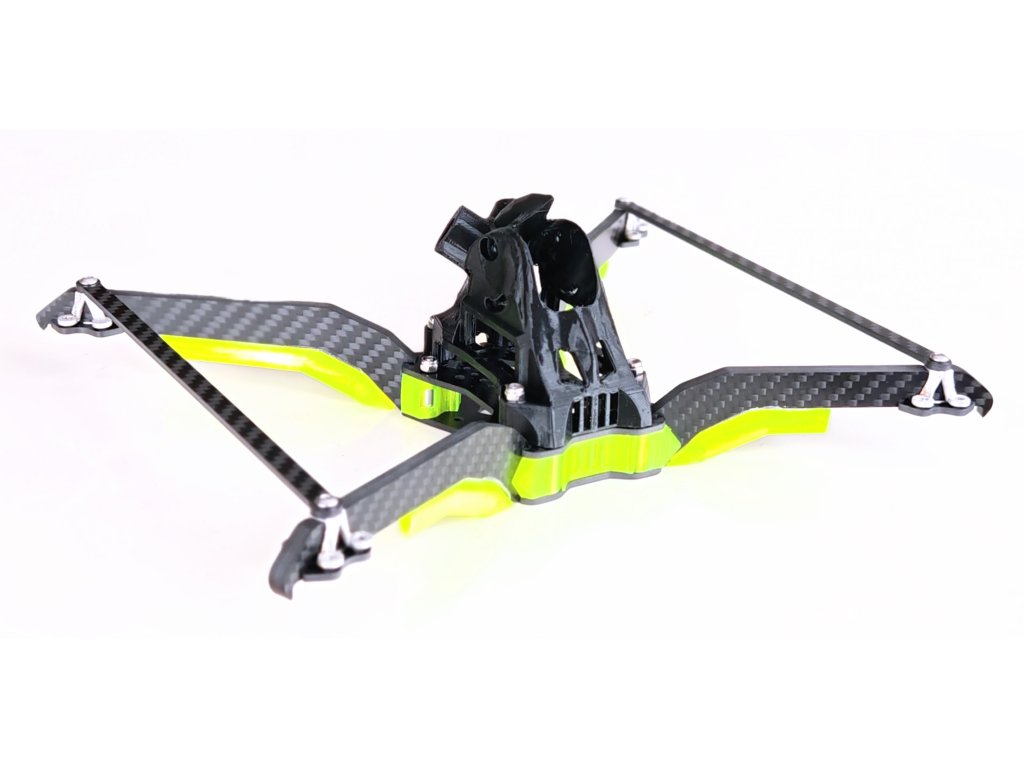

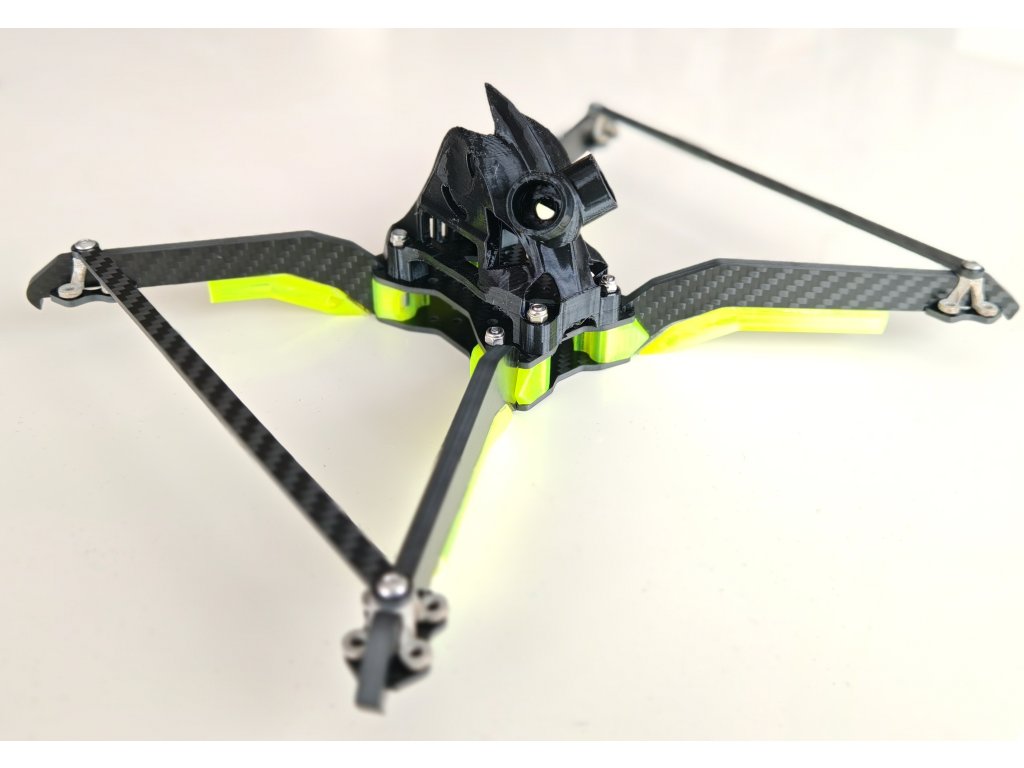

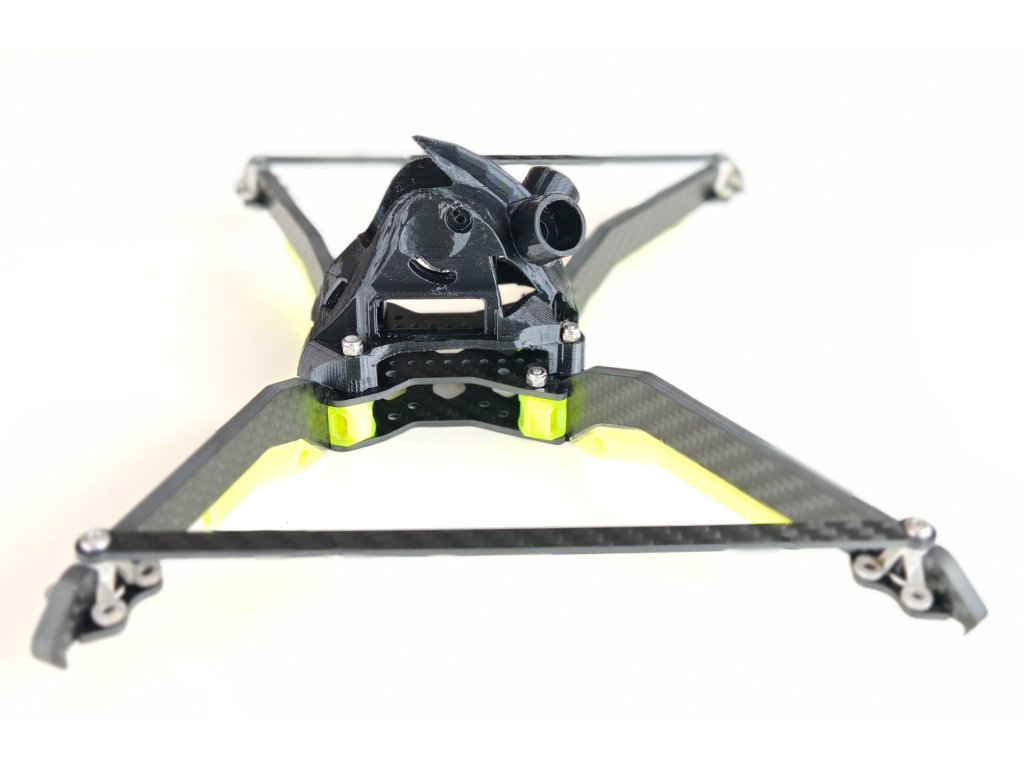

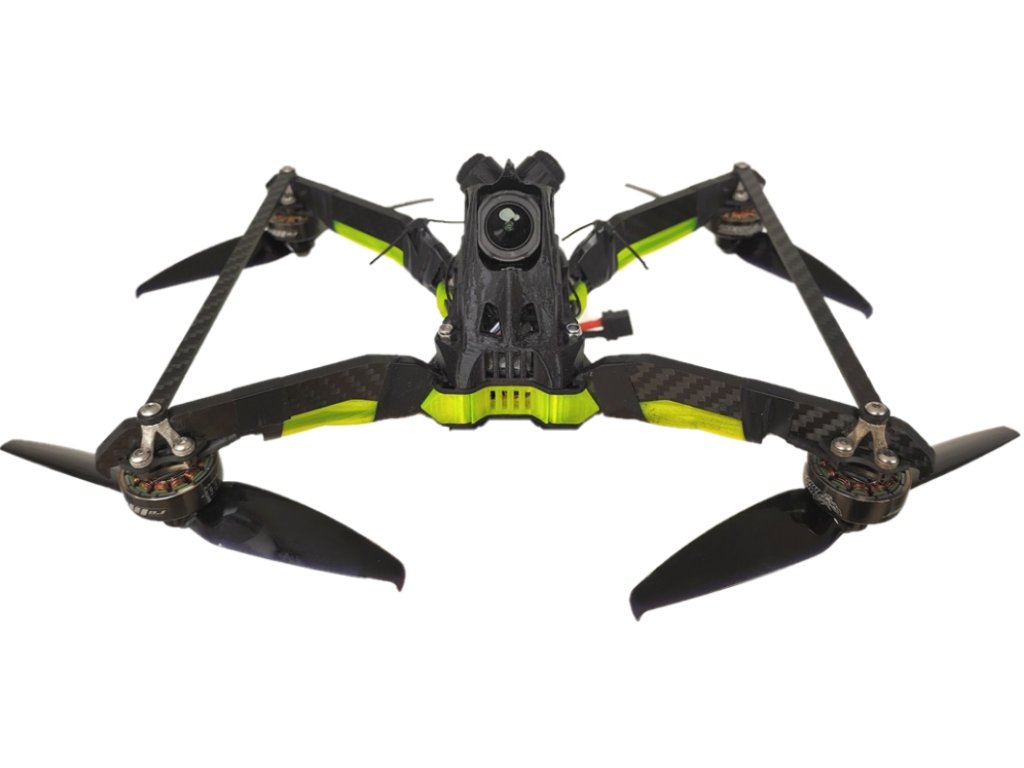

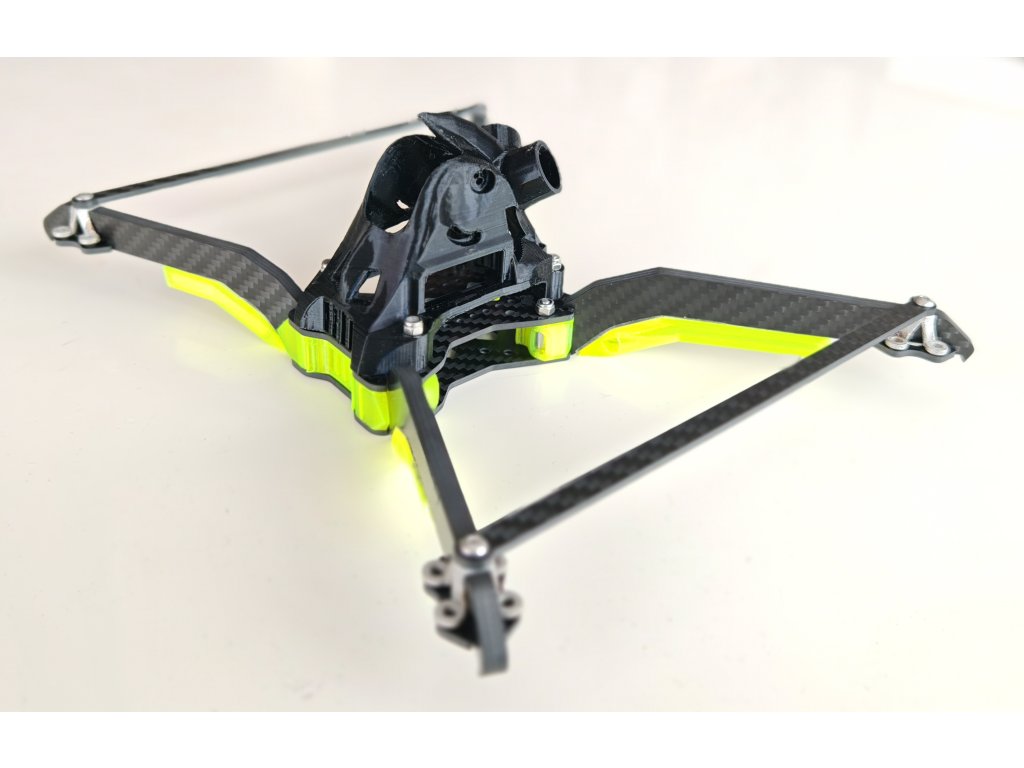

Po téměř roce vývoje a ladění přicházíme s unikátním FPV rámem v pusher konfiguraci, navrženým pro 6" setup. Rám se vyznačuje vertikálními rameny, nízkou hmotností, vyváženým těžištěm a kompaktními rozměry vyrobeného z uhlíkových desek T700.

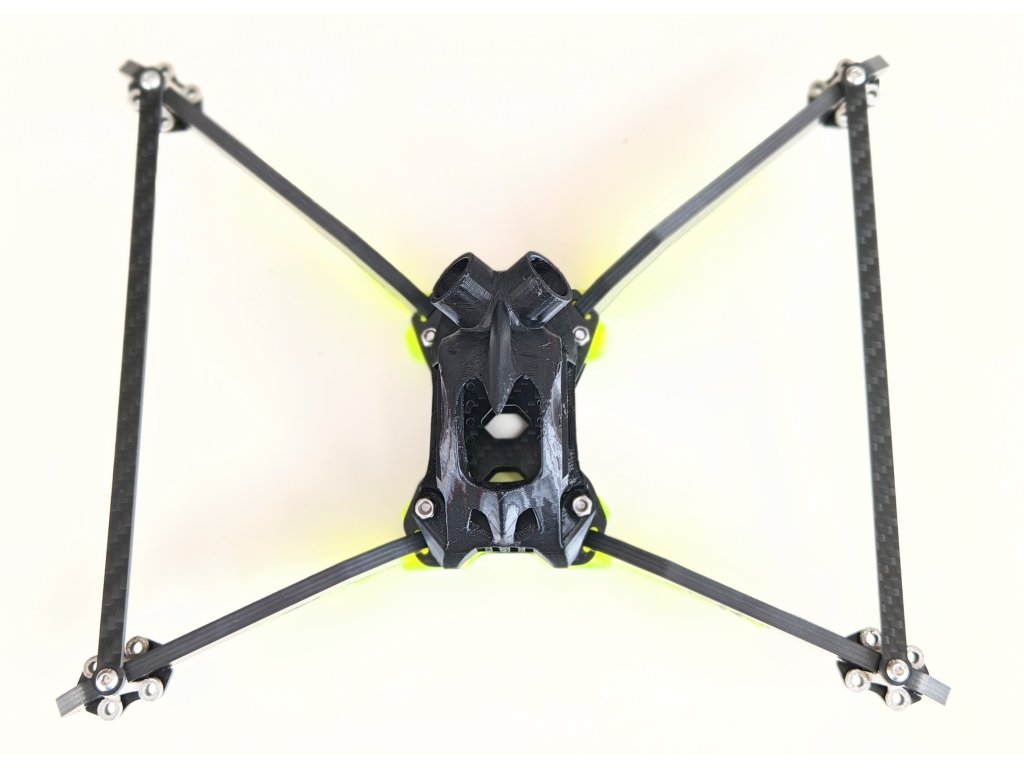

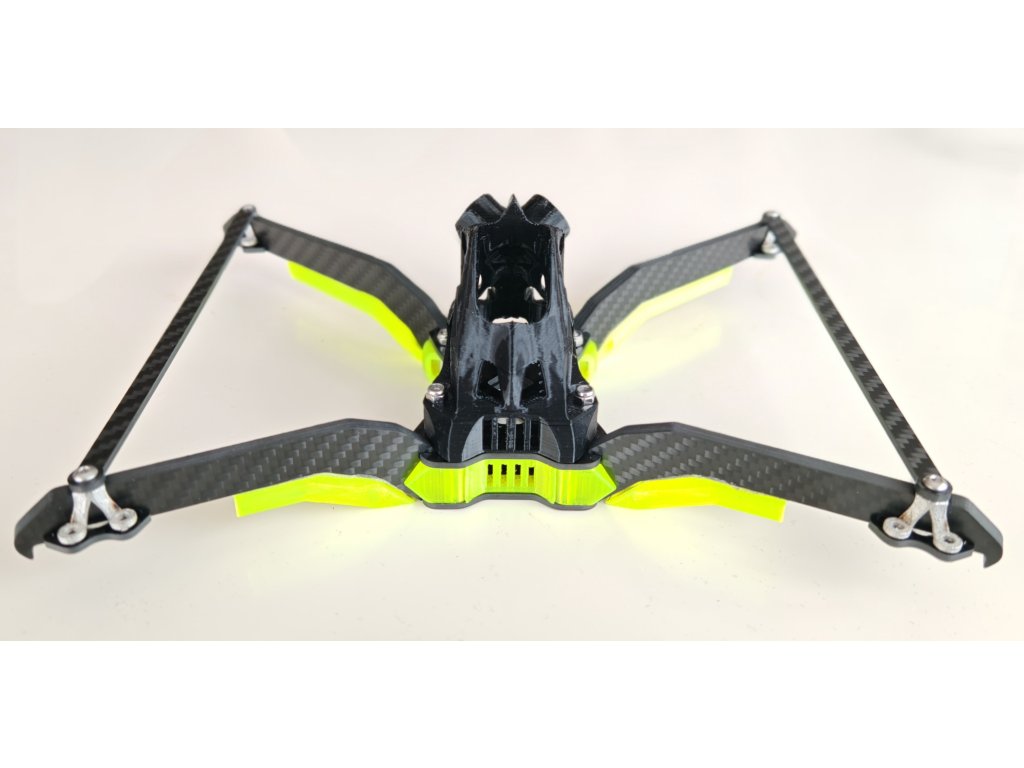

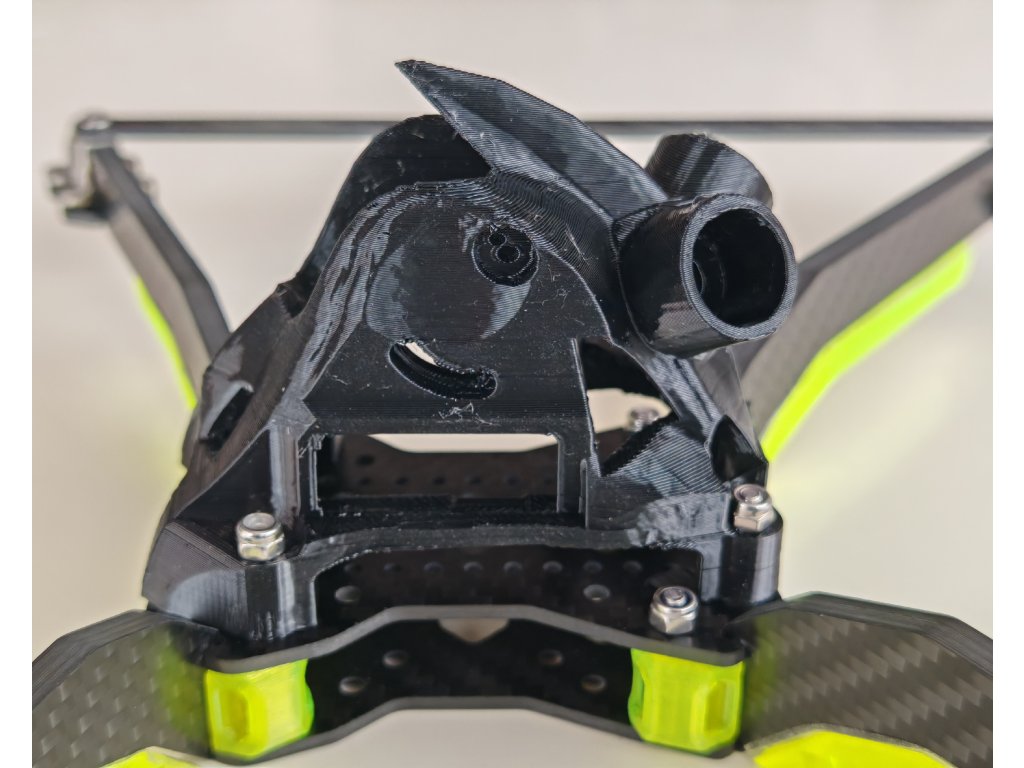

Základ tvoří dvě paralelní uhlíkové desky, mezi které je umístěno ESC a uchycení ramen. Celý koncept je optimalizován pro jednotku DJI O4 PRO, která je integrována do aerodynamické 3D tištěné canopy s možností nastavení úhlu kamery.

Díky chytrému tvarování canopy a pozici kamery zůstávají přední ramena i vrtule mimo záběr  při poměru 16:9 a úhlu pohledu kolem cca 10°. Podpora ND filtrů je samozřejmostí.

Doporučujeme motory s KV kolem 1860 (pro 6S baterie) ve velikostech 2207, 2306 a podobné, s uchycením 16×16 mm. Motory se instalují pomocí nerezových 3D tištěných držáků. Maximální velikost vrtulí: 6,1".

Rám je možné podle požadavků také sestavit včetně záletu a naladění viz: SESTAVENÍ SETU

Specifikace:

• Ramena: 5 mm T700 karbon
• Rámové desky: 2 mm T700 karbon
• Držáky motorů: nerezová ocel
• ESC: uchycení 20×20 nebo 30,5×30,5 (kompaktní formát – možnost konzultace)
• FC: uchycení 20×20 ( doporučujeme ICM gyro )
• Motory: uchycení 16×16 mm
• Váha rámu včetně 3D tištěných dílů: cca 145 g
• Kompletně sestavený dron (bez pohonné baterie): cca 410 g

Návod pro sestavení rámu:

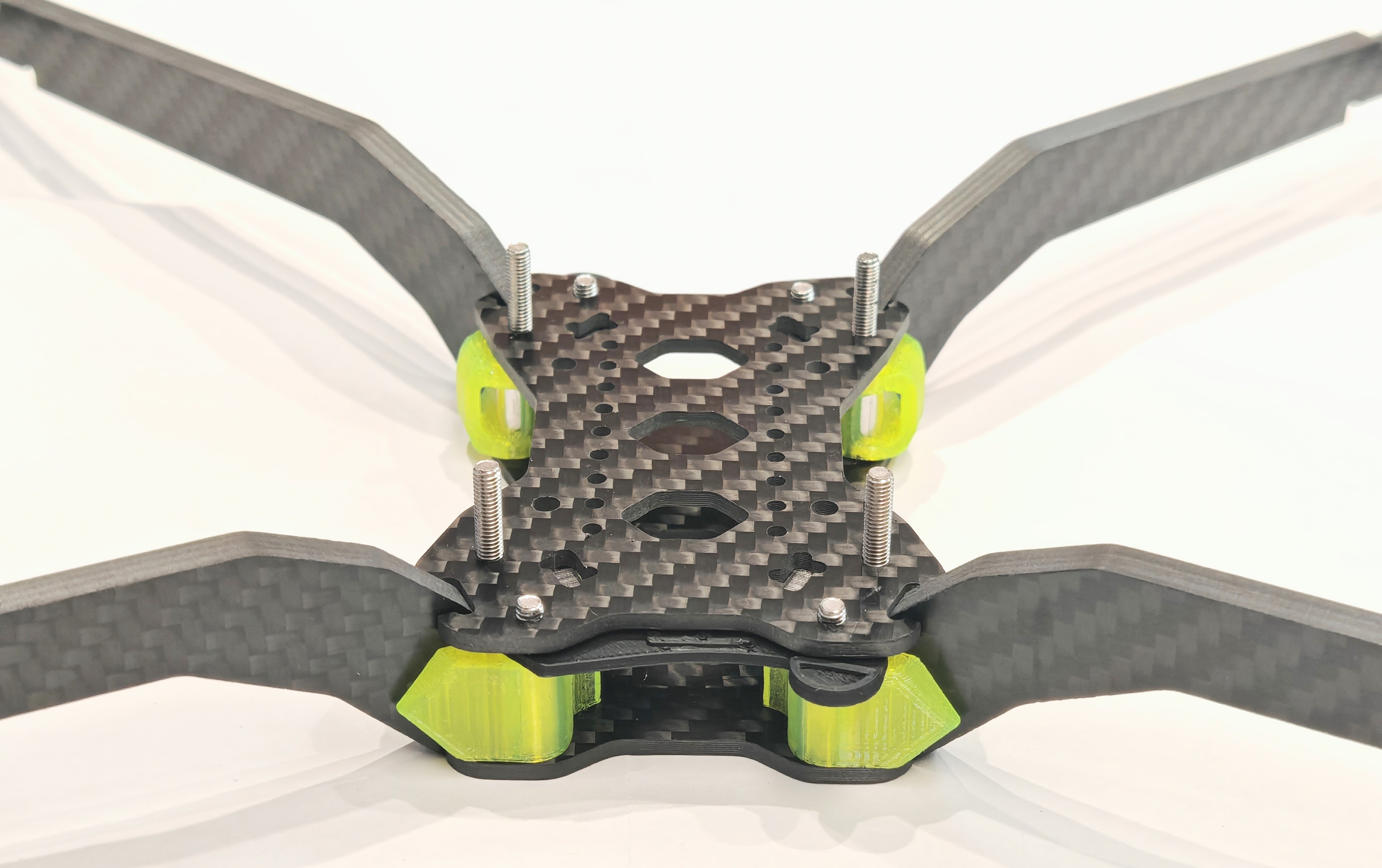

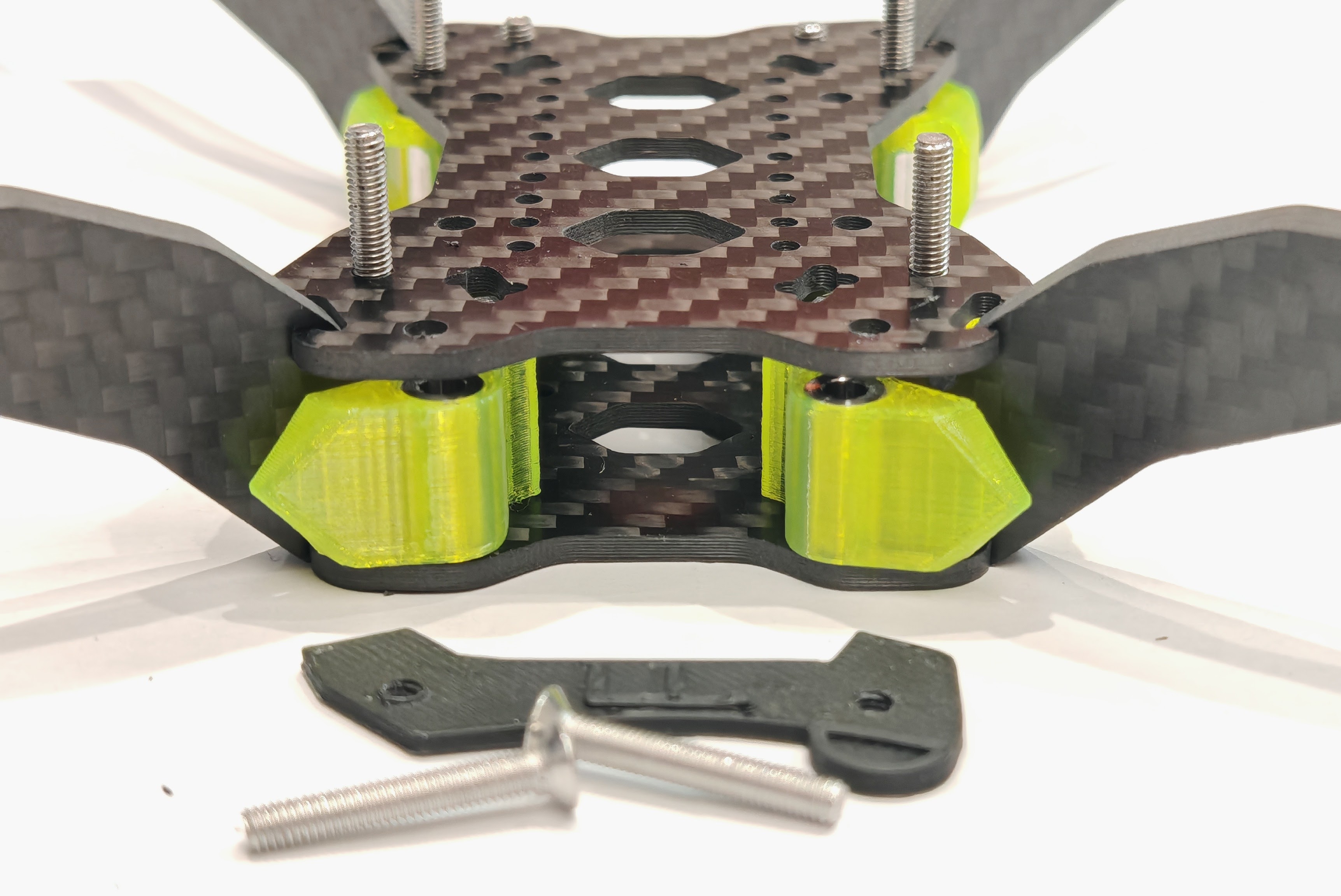

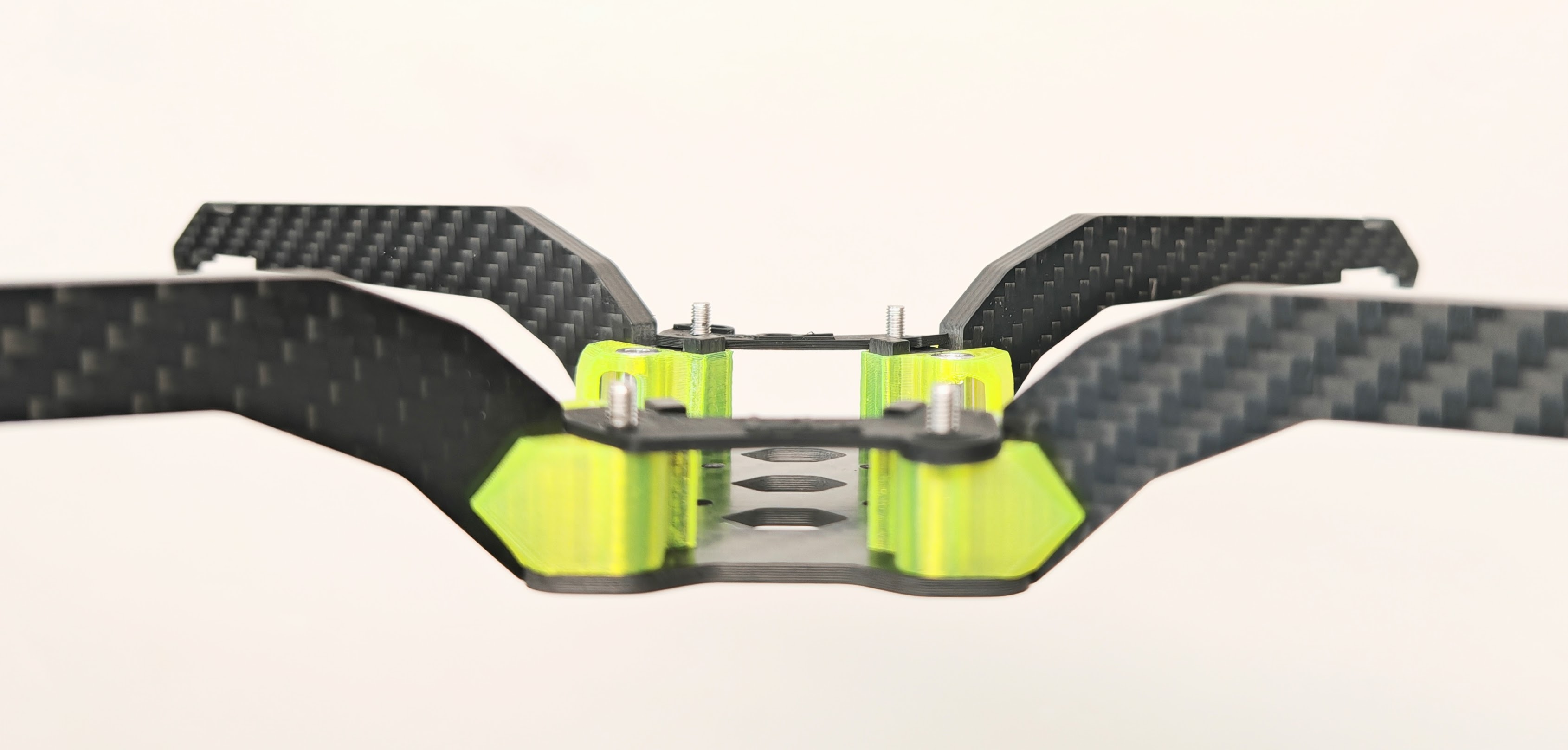

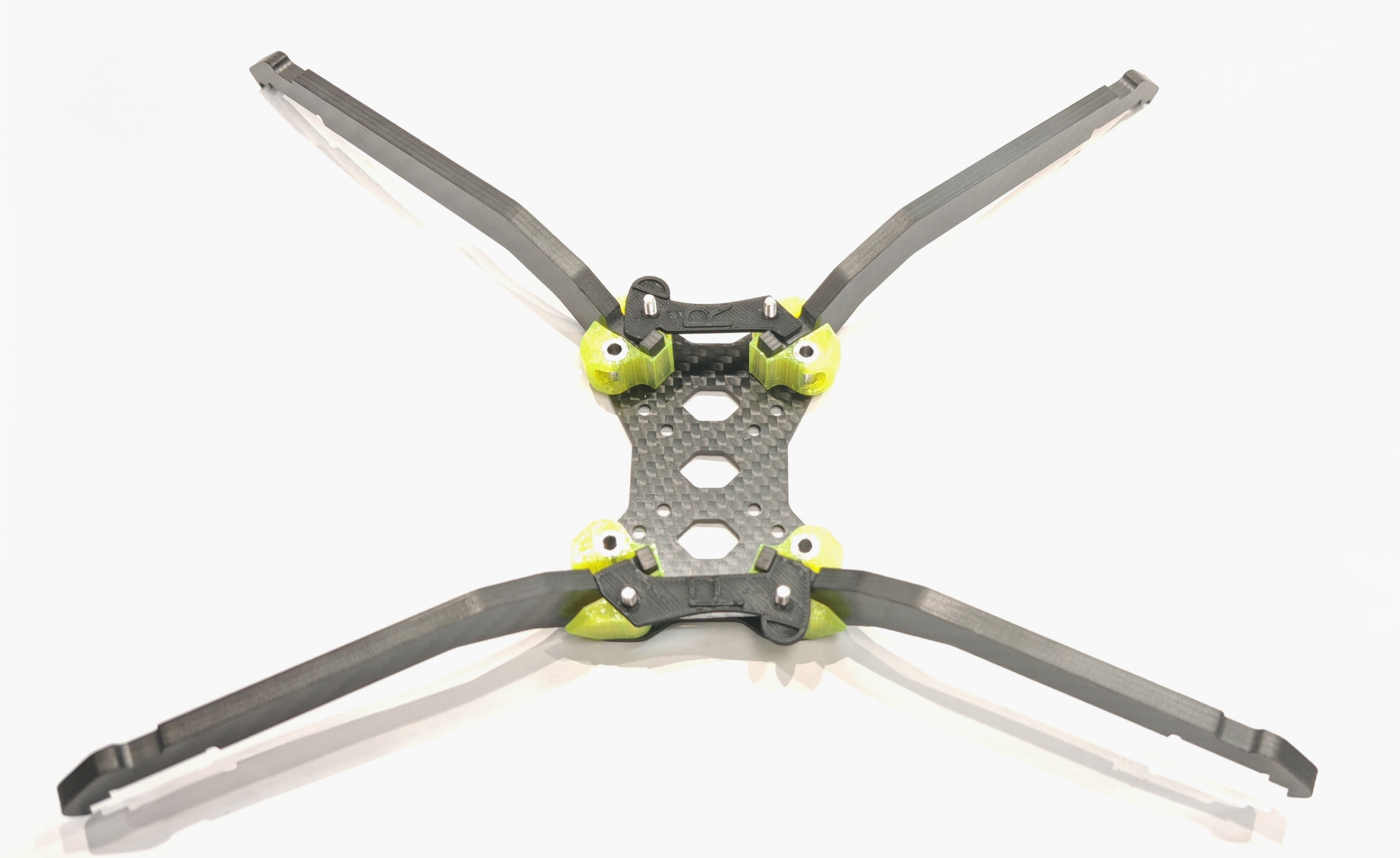

1. Sestavení a zajištění ramen pomocí tzv. pomocníků s popisem R a F (rear-front):

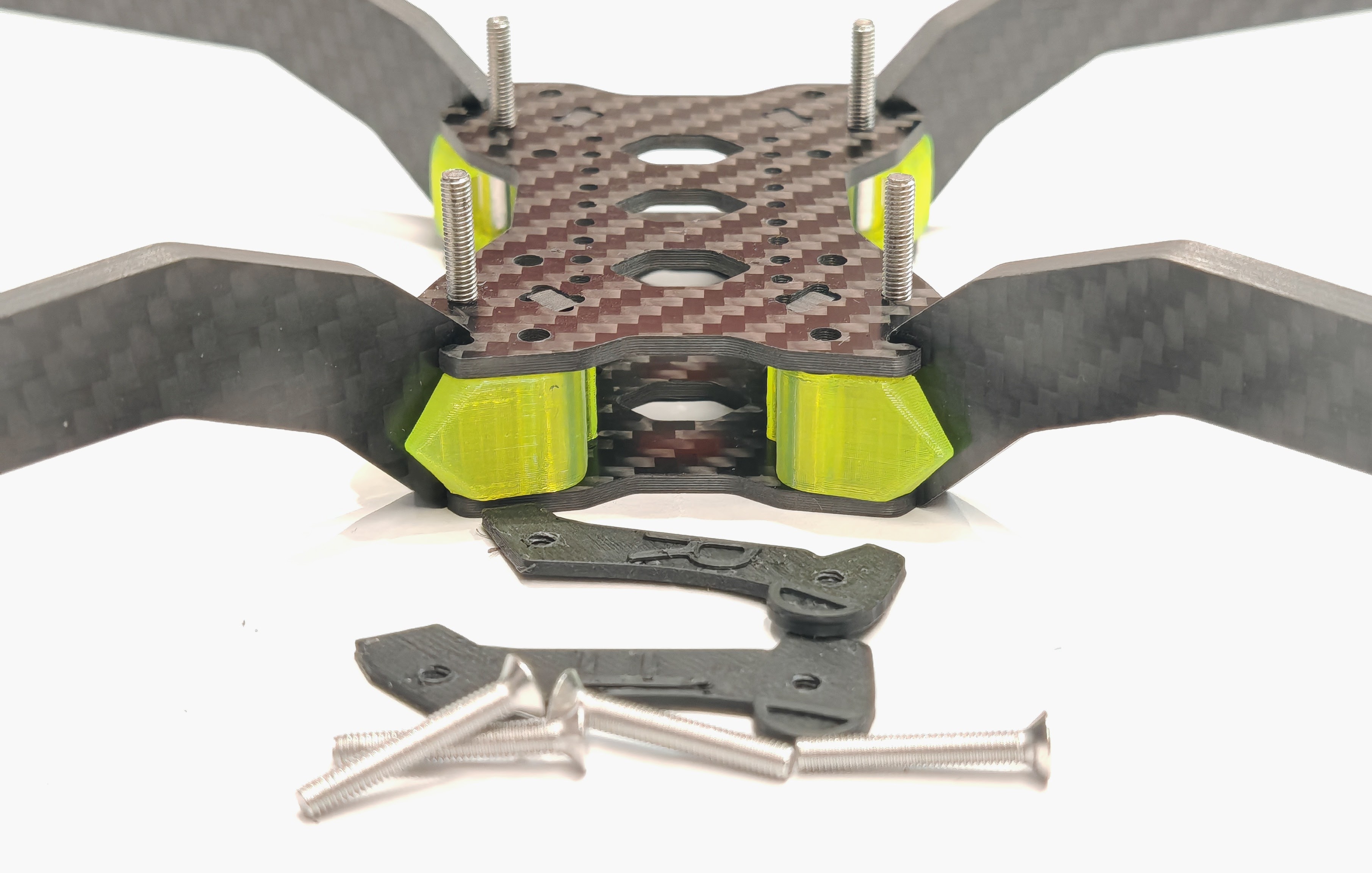

2. Montáž druhého ramene a zajištění šroubem:

3. Stený postup opakujeme u zadních ramen:

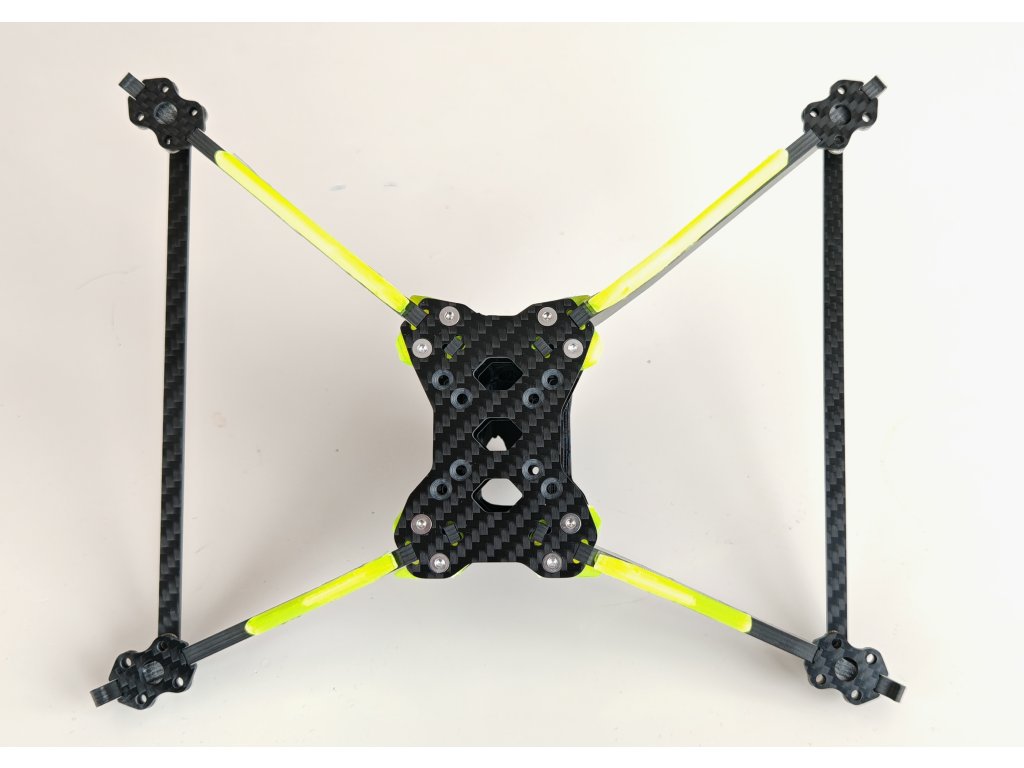

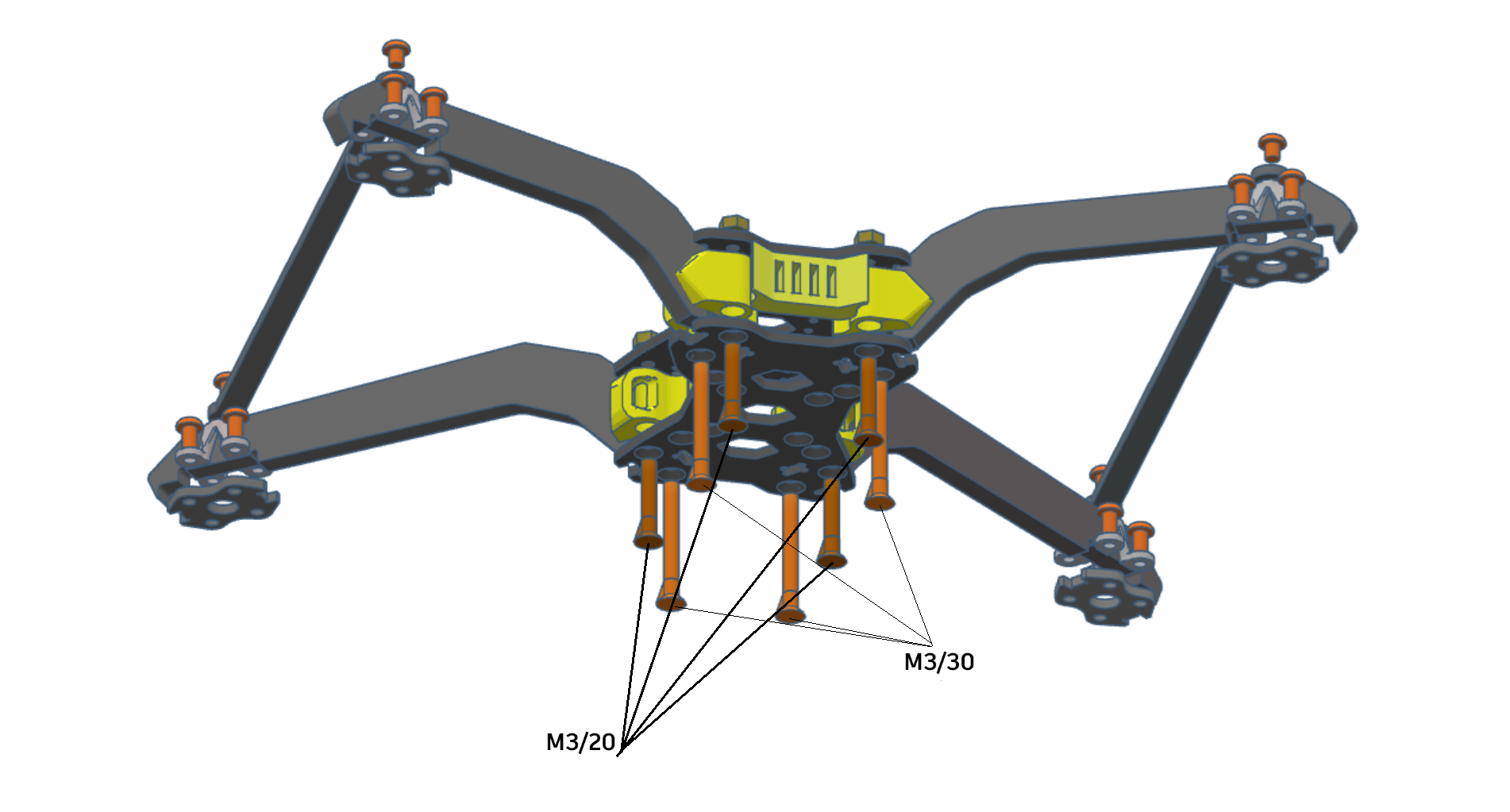

4. Spodní část rámu spolu s rameny nyní drží pevně pohromadě, takže můžeme nainstalovat motory a připájet je k ESC. Následně přiložíme horní plato a postupně odstraníme dočasné pomocné prvky – rám zůstane stabilní a můžeme ho finálně sešroubovat. Veškeré matice dostatečně dotáhneme.

Balení obsahuje:

• 2x přední ramena
• 2x boční vzpěry
• 2x zadní ramena
• 4x úchyty motorů
• 4x plato motorů
• 1x bateriové plato
• 1x horní plato
• 1x sada 3D tisku včetně canopy po DJI O4 PRO

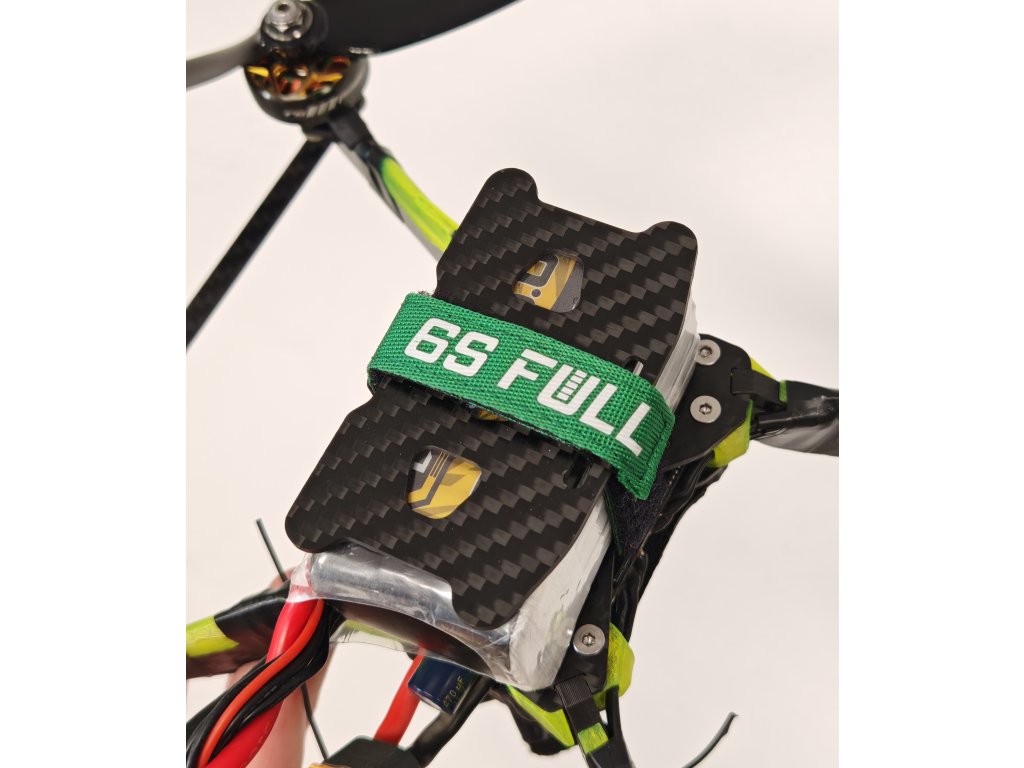

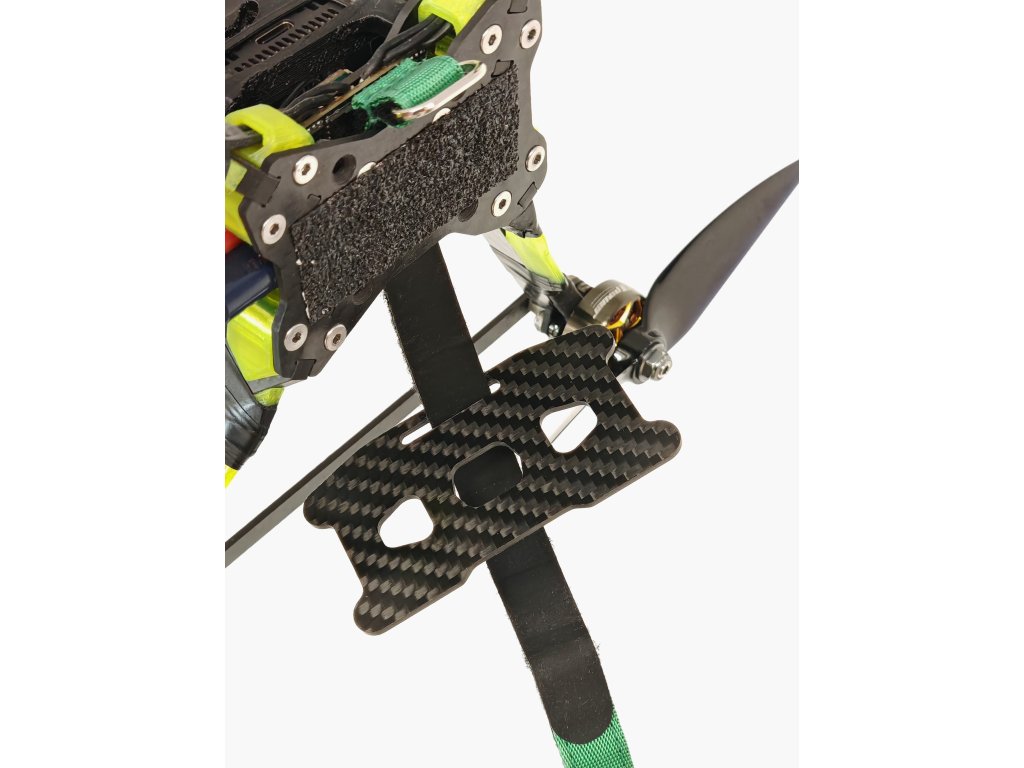

• Ochranné plato baterie + protiskluzová gumová podložka
• spojovací materiál

Betaflight nastavení PID a fitrů:

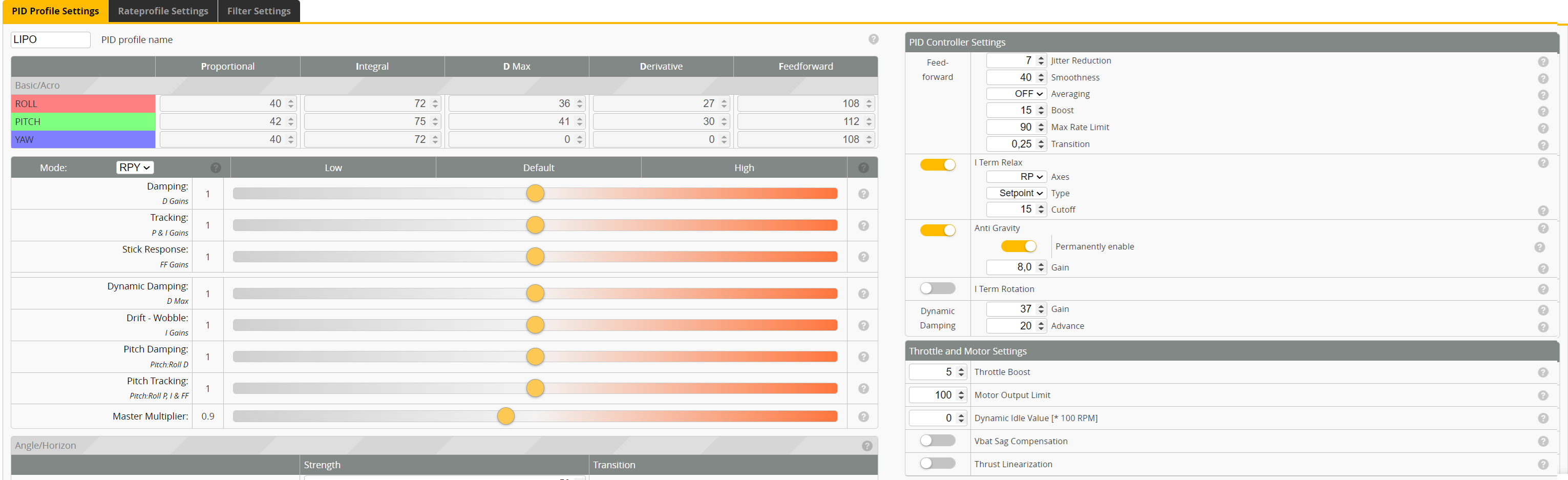

Nastavení pro LIPO baterie:

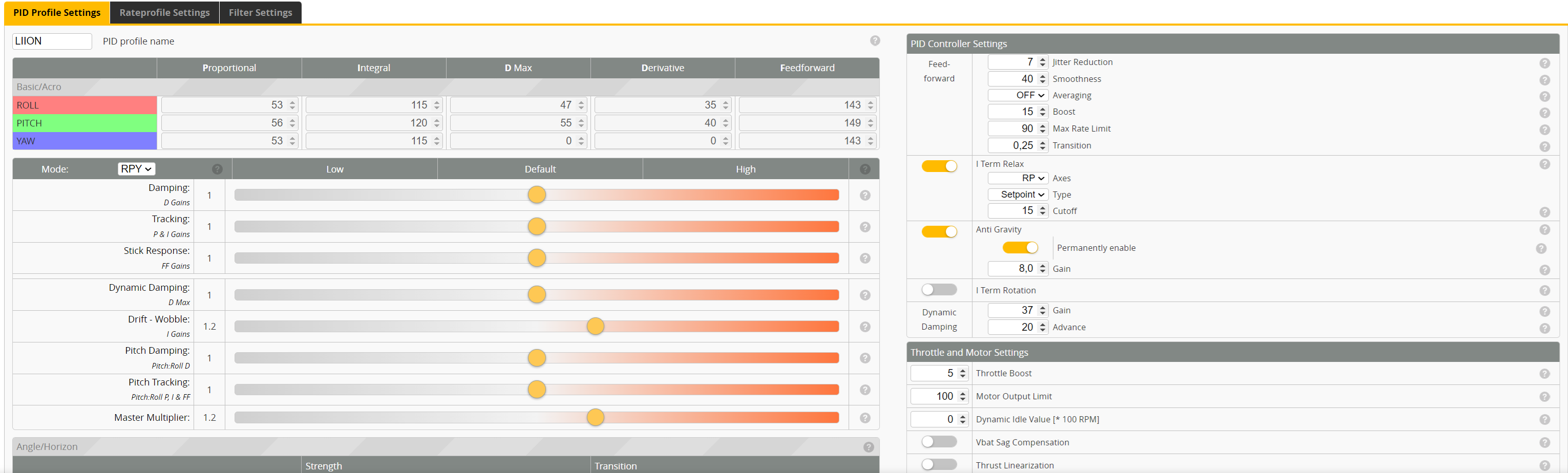

Nastavení pro LIION baterie:

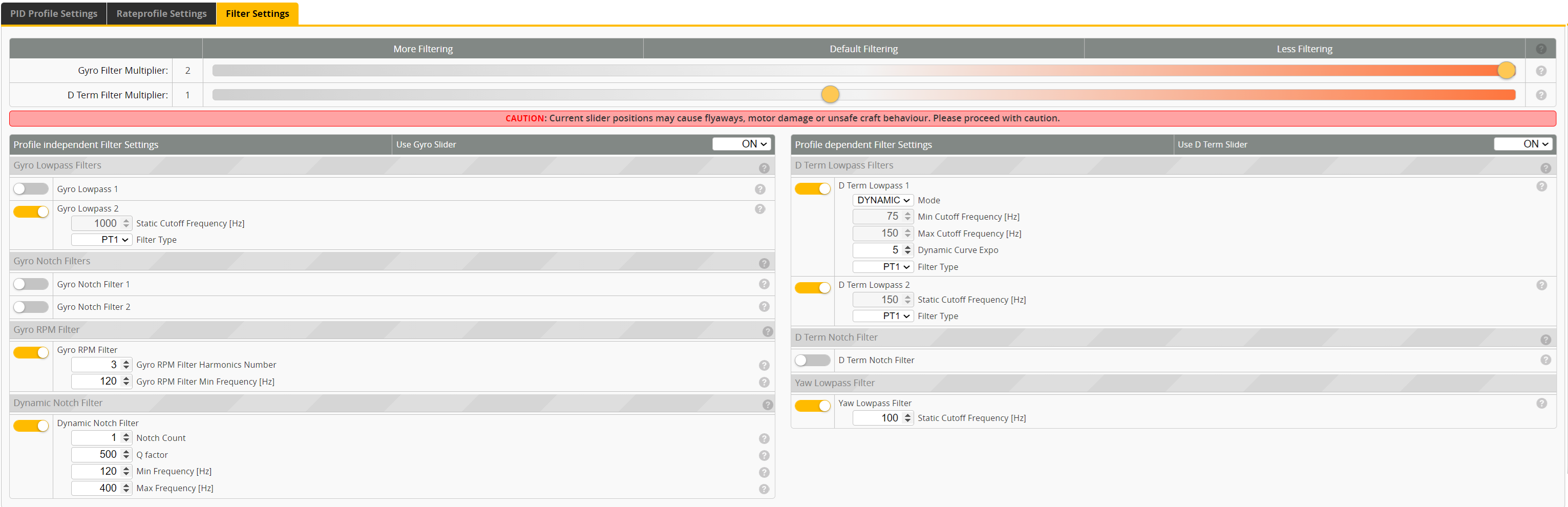

Nastavení filtrů:

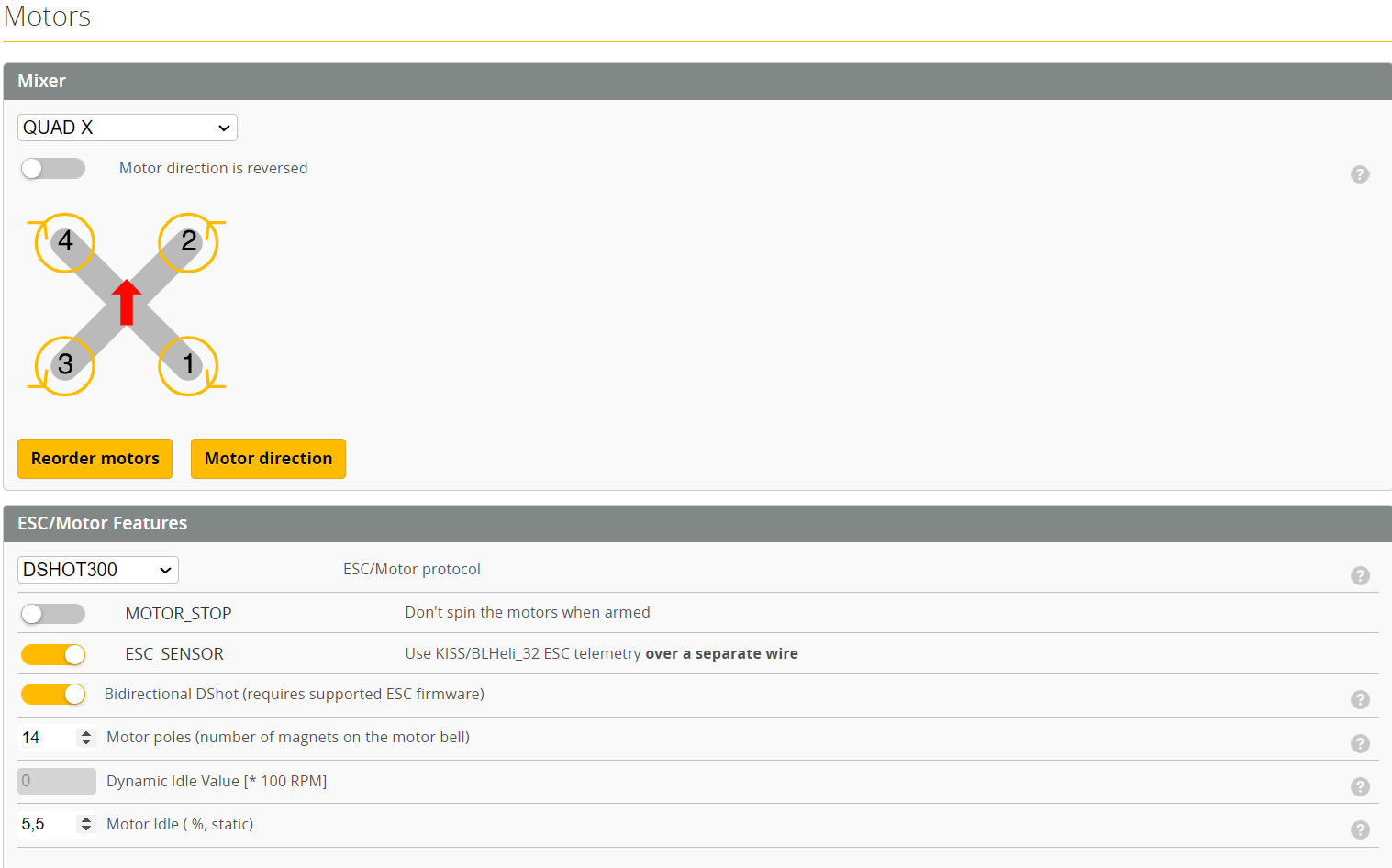

Nastavení motorů: nastavit PWM frekvenci na 48kHz (Blheli_32, bluejay apod...)
