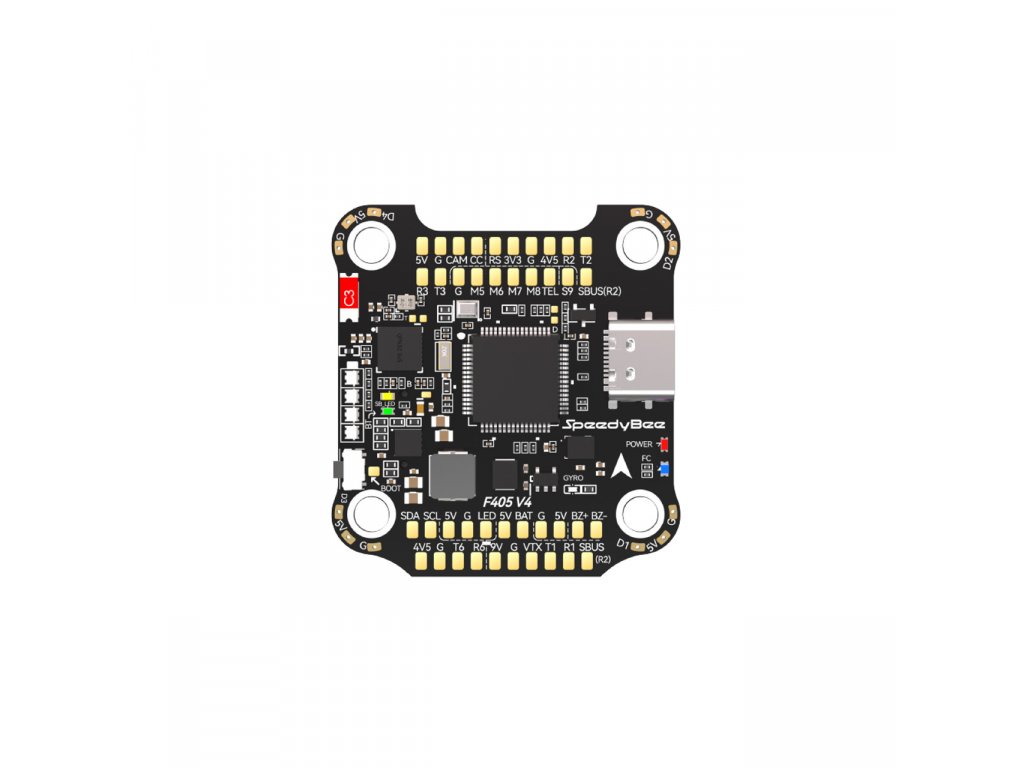

SpeedyBee F405 V4 FC

Detailní popis produktu

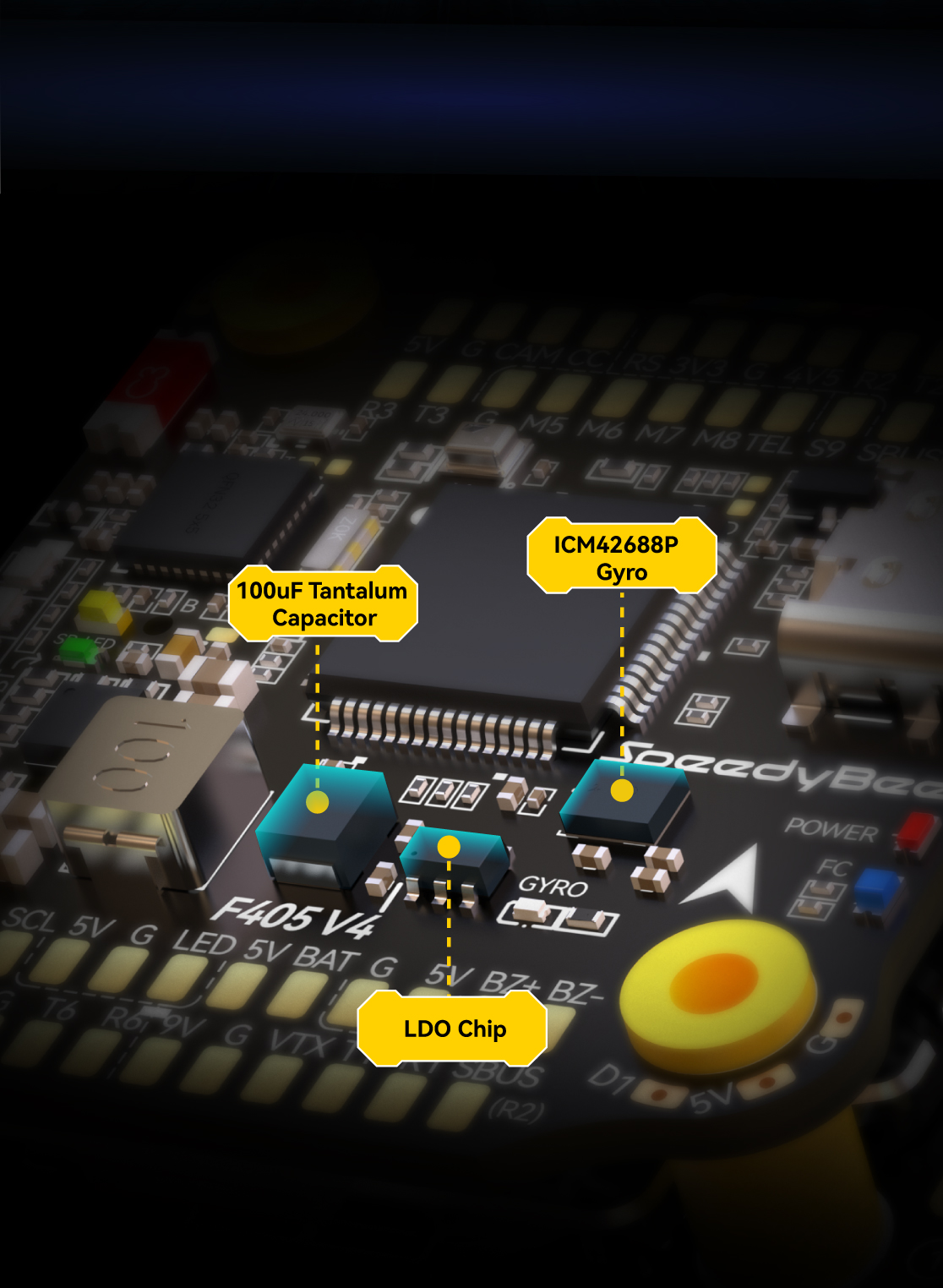

Nová verze FC značky SpeedyBee ve verzi F405 V4. MCU na FC zůstává STM32F405 stejné jako u V3, ale změnilo se gyro z BMI270 na ICM-42688P. Optimalizované filtrování výkonu gyroskopu. Tento nový gyroskop spojený s vylepšenou přepěťovou ochranou a vyhrazenými filtračními kondenzátory pro filtrování minimalizuje rušení a zaručí čistší gyroskopická data a zjednodušení ladění PID/filtru. Verze V4 nabízí nativní podporu pro DShot na všech 8 výstupech motoru, takže je plně kompatibilní s iNav.

Tento stack je cenově dostupný a vhodný pro všechny typy FPV dronů - od závodních, pro freestyle až po long range koptéry

Specifikace

• MCU: STM32F405

• IMU (gyroskop): ICM42688P

• Typ portu USB: Type-C

• Barometr: vestavěný

• Analogový OSD čip: AT7456E

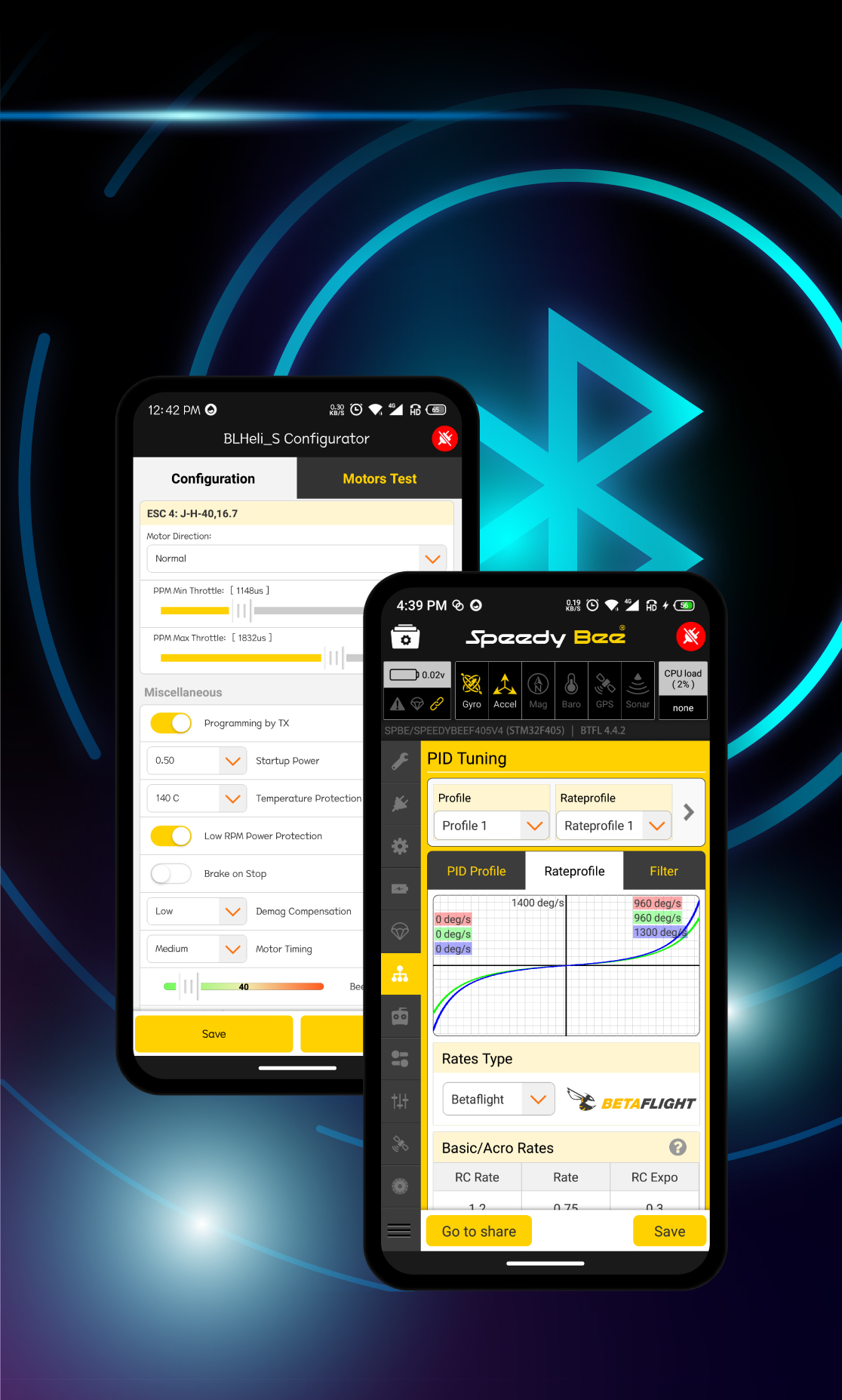

• BLE Bluetooth: Podporováno (používá se pro konfiguraci Flight Controller, MSP povoleno s přenosovou rychlostí 115200 na UART4)

• WIFI: Není podporováno

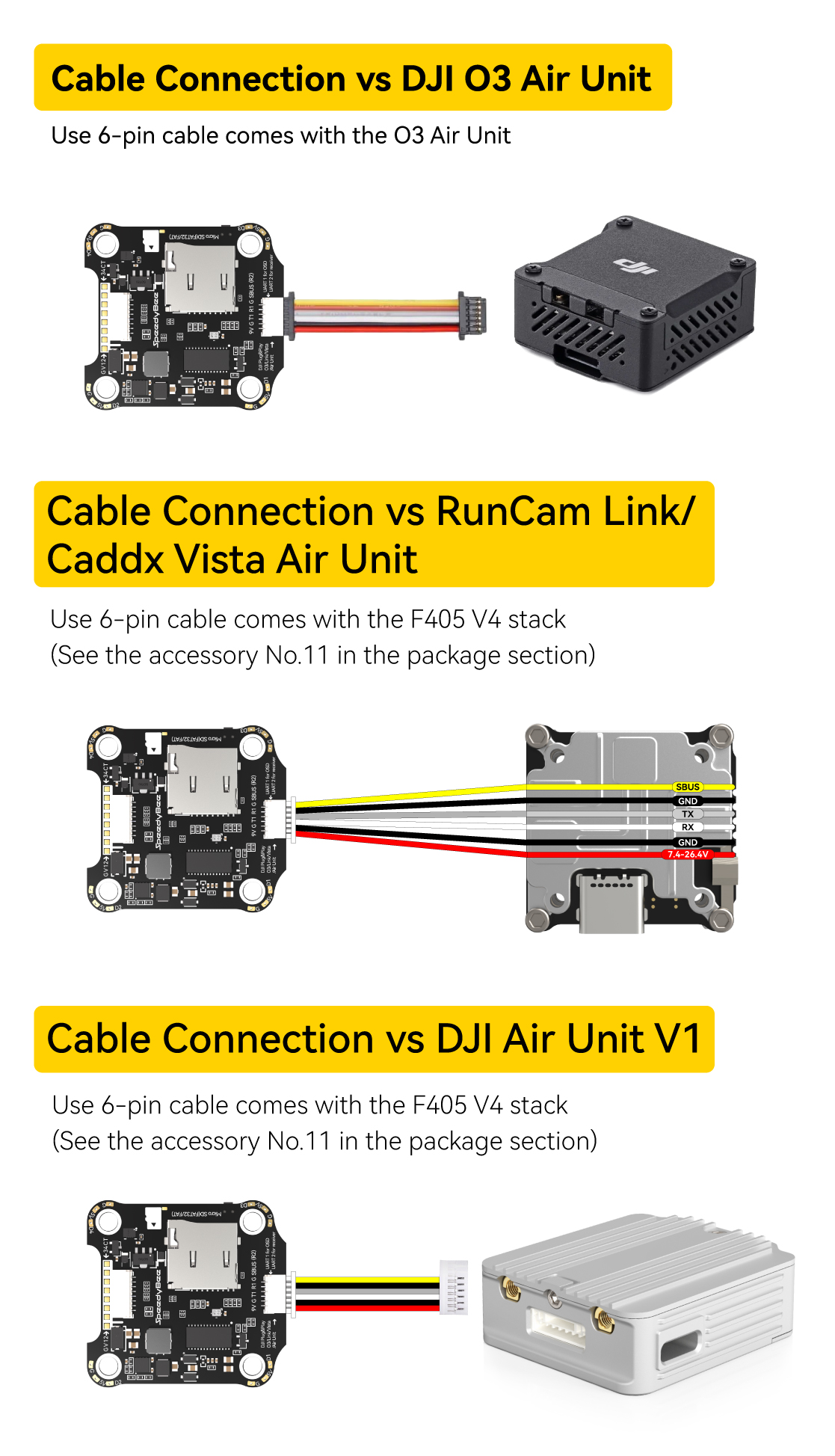

• 6pinový HD FPV konektor: Kompatibilní s DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1/Walksnail Avatar

• Slot pro MicroSD kartu Blackbox: Podporuje SDSC a SDHC do 32 GB. Je vyžadován formát FAT16 nebo FAT32.

• Proudový senzorový vstup: Podporováno. Pro SpeedyBee BLS 55A ESC, měřítko = 400 a Offset = 0.

• Příkon: 3S – 6S Lipo.

• 6 x UART

• 5V BEC Výstup 3A.

• 9V BEC Výstup 3A.

• 3,3V BEC Výstup 500mA.

• 4,5V BEC Výstup 1A.

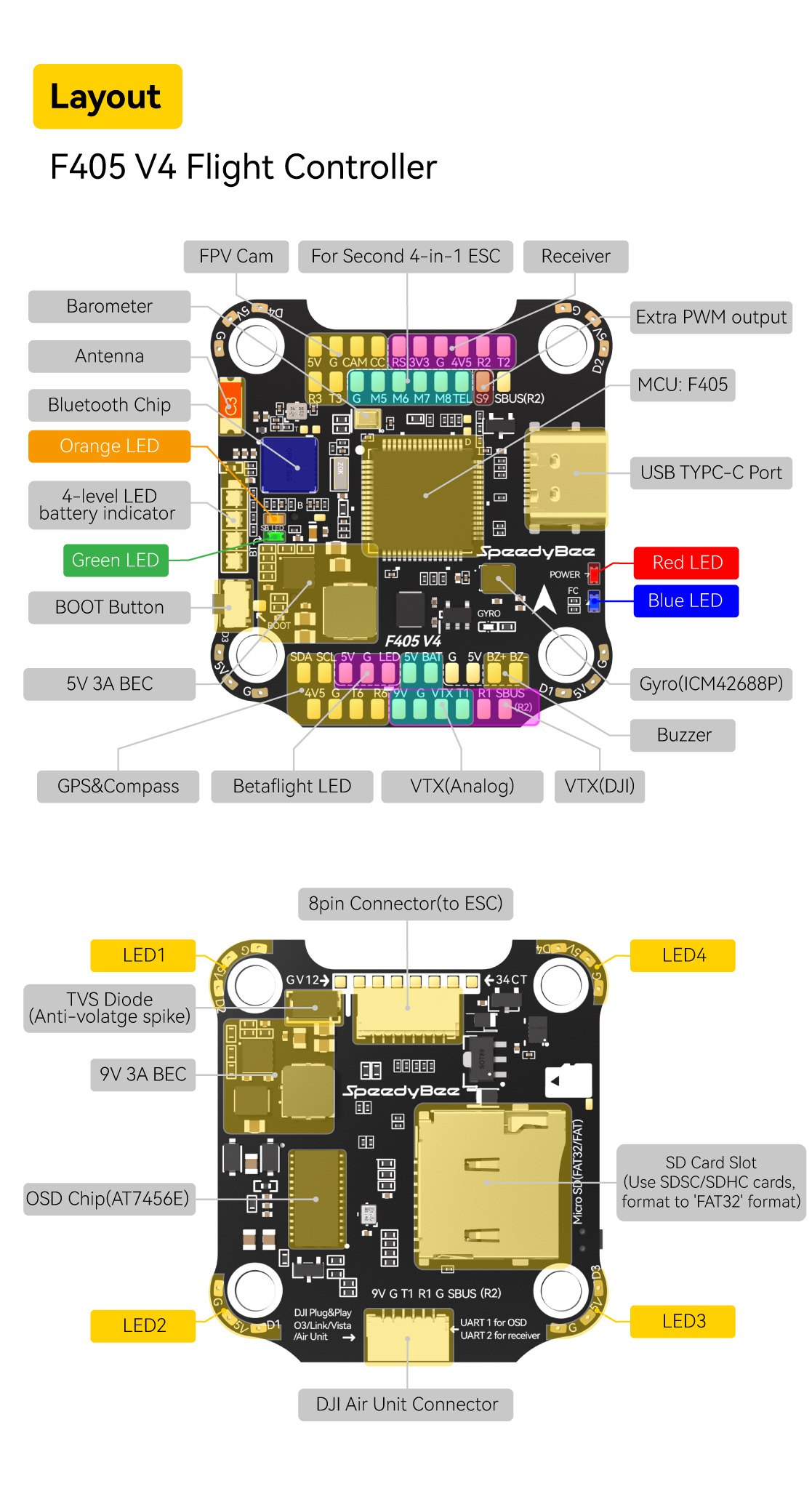

• 8 výstupů signálu ESC motoru: M1 – M4 na spodní straně a M5-M8 na přední straně.

• Telemetrie ESC: UART R5 (UART5)

• I2C: Podporováno

• LED Pad: Podporováno

• Bzučák (BZ+ a BZ-): Podporováno

• Tlačítko BOOT k dispozici

• Vstup RSSI: Podporováno

• Frsky SmartPort / F.Port: Není podporováno

• Podporovaný firmware Flight Controller: BetaFlight (výchozí), INAV

• Cílový název firmwaru: SPEEDYBEEF405V4

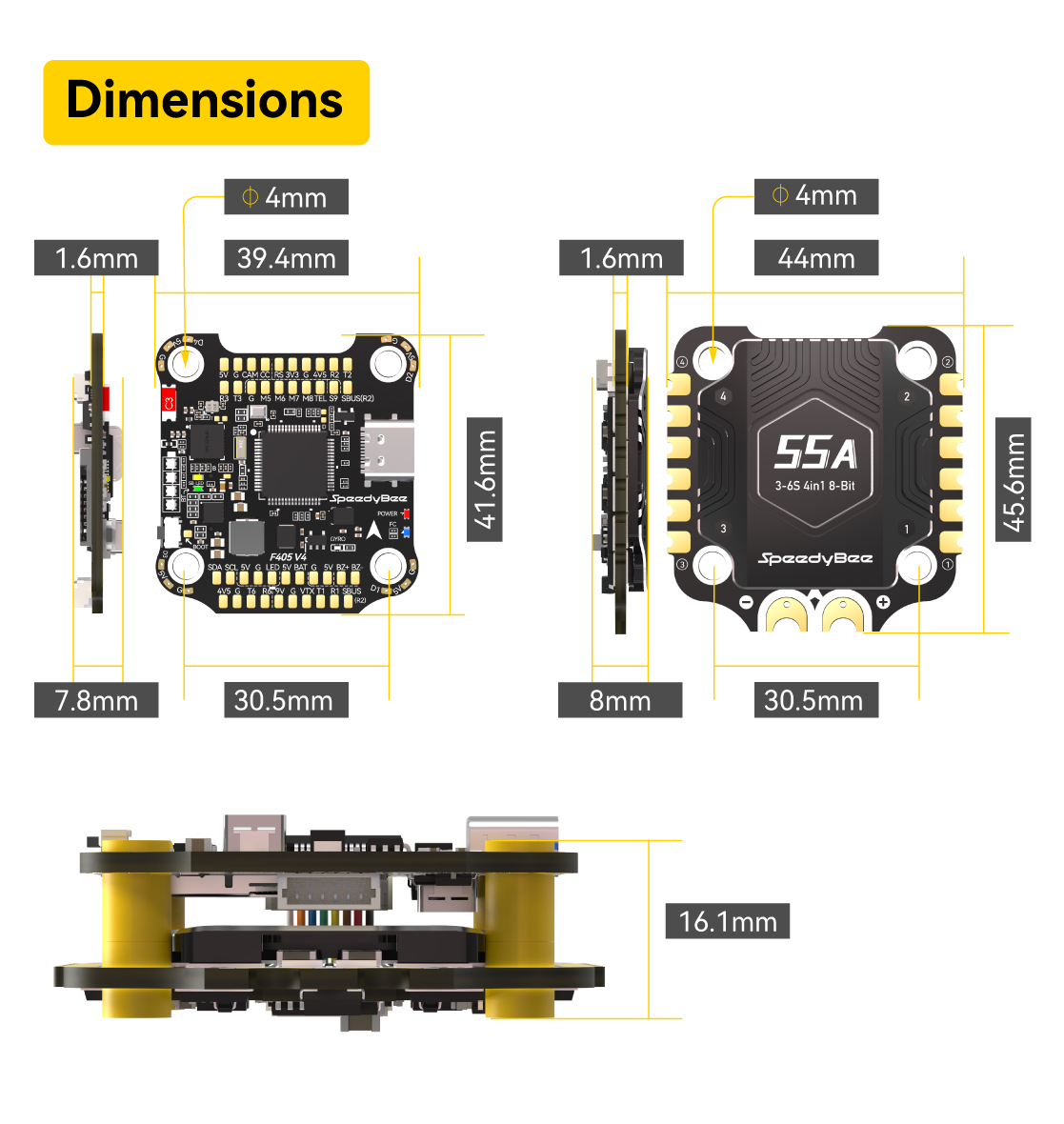

• Montáž: 30,5 x 30,5 mm (průměr otvoru 4 mm, vyžaduje 3 mm šrouby kvůli gumovým gumám)

• Rozměr: 41,6 (D) x 39,4 (Š) x 7,8 (V) mm

• Hmotnost: 10,5g
